一.XL297-232AP模块简介
XL297-232AP是UART接口半双工无线传输模块,可以工作在2400MHz-2483MHz公用频段。可符合欧洲ETSI(EN300-220-1和EN301-439-3),满足无线管制要求,无需申请频率使用许可证。
本模块专为用于各种串口设备之间的无线通讯,如电脑,单片机,各种机器设备串口等,可以直接在原来的有线连接上升级为无线链接,无需额外编程,完全兼容有线通讯串口协议,使用简单方便灵活。
XL297-232AP的各项参数如:输出功率、串口速率、工作频率、产品ID等相关参数可以通过软件设置,客户如无特别说明模块默认参数为9600 8N1。
★ 最远50米传输距离
★ 工作频率在2400-2483MHz,(默认2440MHZ)
★ 可设置模块地址
★ 串口速率1.2K---115.2KBPS. (默认9.6KBPS)
★ 数据格式8N1,8E1,8O1
★ 模块的输出功率可设置 -10dBm /0dBm /8dBm
★ 空中速率可以设置 1MBPS/ 2MBPS
二.XL297-232AP模块的应用
l 智能家庭、家居应用和无线传感、安全系统;
l 控制处理、无线数据连接、遥测、小型无线网络;
l 车辆监控、防盗;机器人控制,飞思卡尔智能车控制
l 无线抄表、门禁系统、小区传呼,热敏打印机;
l 工业数据采集系统、生物信号采集、水文气象监控;
l 汽车四轮定位等
三:模块参数
3.1电气特性
产品型号
|
XL297-232AP
|
工作频率
|
2400-2483MH
|
调制方式
|
2GFSK
|
发射功率
|
-10dBm /0dBm /8dBm(默认0dBm)
|
接收灵敏度
|
-87dBm@1MPBS
|
工作电压
|
+5V(如需3.3V供电请订购时说明)
|
镜像抑制比
|
<-20dB
|
杂散
|
<-30dBm
|
串口速率
|
1.2k/2.4k/4.8k/9.6k/19.2k/38.4k/57.6k/115.2k(默认9.6K)
|
发射电流
|
19mA@1dBm、28mA@8dBm
|
接收电流
|
19mA
|
接口数据格式
|
8N1/8E1/8O1
|
用户接口电平
|
TTL(如是连电脑等232电平串口请加232电平转换电路)
|
工作温度
|
-30℃~70℃
|
工作湿度
|
10%~90%相对湿度,无冷凝
|
外形尺寸
|
17mm×28mm(含天线)
|
参考距离
|
50m |

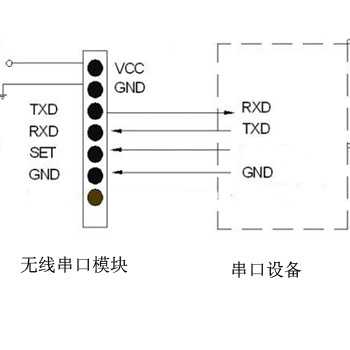

管脚
|
定义
|
说明
|
电平
|
备注
|
1
|
VCC
|
电源正
|
+5v
|
模块的第一个方形焊盘
|
2
|
GND
|
地(电源负)
|
GND
|
|
3
|

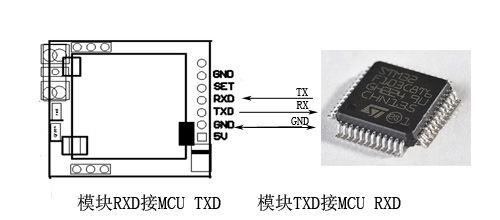

TXD
|
模块数据输出
(接用户的RXD)
|
TTL
|
|
4
|
RXD
|
模块数据输入
(接用户的TXD)
|
TTL
|
|
5
|
SET
|
设置时拉低,平时悬空
|
|
进入设置模式时,将此端口拉低,,此时绿灯长亮。
|
6
|
GND
|
地
|
GND
|
|
7
|
NC
|
|
|
不连接
|

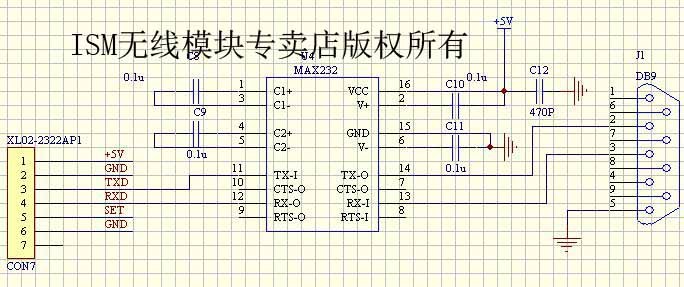

接电脑串口或232设备 需加232转换电路

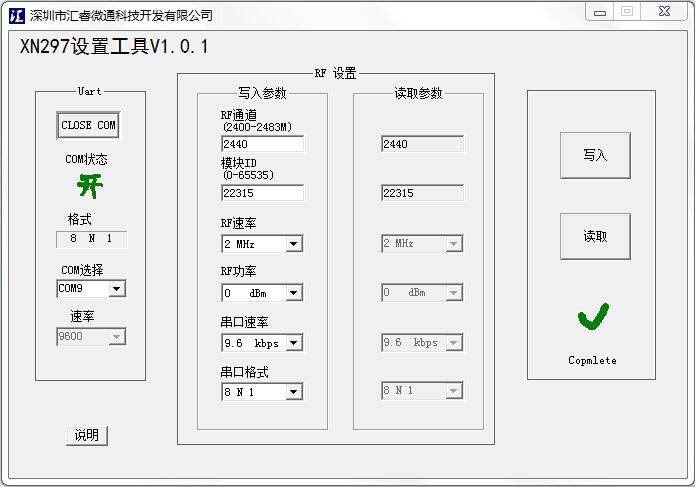

模块参数配置界面
上图界面中:
COM 选择 :用于选择相应的COM口
RF通道 :选择工作频率(模块默认是2440)。
模块 ID :设置模块本机地址, 出厂默认是(22315)。
RF 速率 : 设置无线的调制速率 出厂默认是(2MBPS)。
RF功率 : 设置模块输出功率 出厂默认是(0dBm)。
串口速率 :设置串口速率 出厂默认(9.6Kbps)
串口格式 : 设置串口格式 出厂默认(8N1)
设置好相关参数后点击右边的(写入)写入按键即可,如需了解模块的相关参数,点击右边的(读取)读取按键,模块的参数就会在“读取参数”这栏显示出来。
