433MHZ无线串口

433MHZ无线串口 433MHZ无线串口

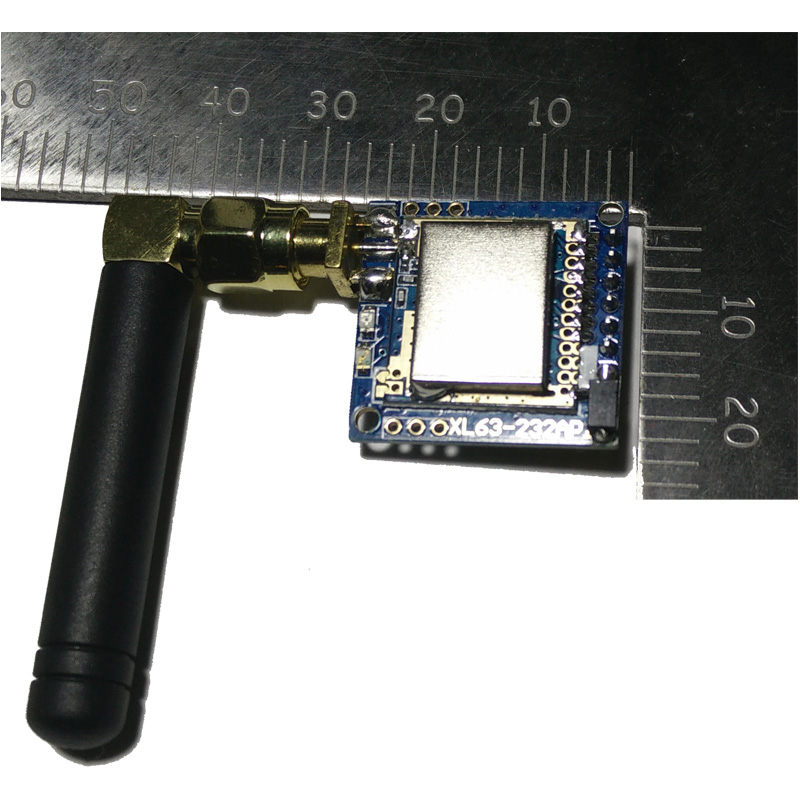

产品名称:433MHZ无线串口
产品编号:XL63-232AP1
详细说明:
 一.XL63-232AP1模块简介

XL63-232AP1UART接口半双工无线传输模块,可以工作在433MHz公用频段。可符合欧洲ETSIEN300-220-1EN301-439-3),满足无线管制要求,无需申请频率使用许可证。

本模块专为用于各种串口设备之间的无线通讯,如电脑,单片机,各种机器设备串口等,可以直接在原来的有线连接上升级为无线链接,无需额外编程,完全兼容有线通讯串口协议,使用简单方便灵活。

XL63-232AP1的各项参数如:输出功率、串口速率、工作频率、产品ID等相关参数可以通过软件设置,客户如无特别说明模块默认参数为9600 8N1

    最远2000米传输距离

    工作频率在430510MHz,(默认433MHZ

    可设置模块的发射地址和接收地址

    串口速率1.2K---115.2KBPS. (默认9.6KBPS)

    数据格式8N18E1,8O1

    模块的输出功率可设置-10dBm /-8dBm-------/20dBm  2dB步进一共16

    空中速率可以设置0.5K 2.4K  10K  20K  40K  100K  150K  500K

.XL63-232AP1模块的应用

l 智能家庭、家居应用和无线传感、安全系统;

l  控制处理、无线数据连接、遥测、小型无线网络;

l  车辆监控、防盗;机器人控制,飞思卡尔智能车控制

l  无线抄表、门禁系统、小区传呼,热敏打印机;

l  工业数据采集系统、生物信号采集、水文气象监控;

l 汽车四轮定位等

三:模块参数

3.1电气特性

产品型号

XL63-232AP1

工作频率

430-510MH   902-928MHz

调制方式

2GFSK

发射功率

-10dBm /-8dBm-------/20dBm  2dB步进(默认20dBm)

 (默认20dBm)

接收灵敏度

-126dBm@0.5KPBS

工作电压

+5V(如需3.3V供电请订购时说明)

镜像抑制比

<-30dB

杂散

<-50dBm

串口速率

1.2k/2.4k/4.8k/9.6k/19.2k/38.4k/57.6k/115.2k(默认9.6K)

请说明)

发射电流

26mA@-10dBm52mA@10dBm95mA@20dBm

接收电流

20mA

接口数据格式

8N1/8E1/8O1

用户接口电平

TTL(如是连电脑等232电平串口请加232电平转换电路)

工作温度

-30~70

工作湿度

10%~90%相对湿度,无冷凝



外形尺寸

22mm×23mm(不含天线)

参考距离

2000m@0.5kbps无线速率





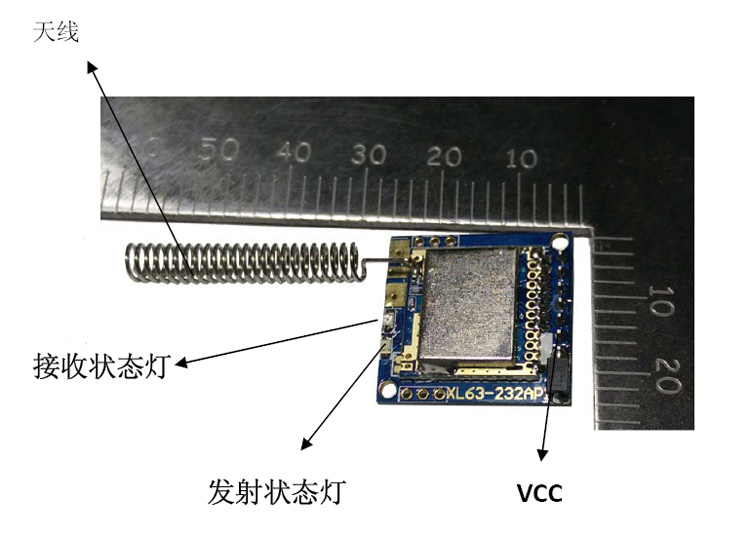

.XL63-232AP1端口定义及连接示意图(插针间距2.0mm)






管脚

定义

说明

电平

备注

1

VCC

电源正

+5v

模块的第一个方形焊盘

2

GND

地(电源负)

GND



3

TXD

模块数据输出

(接用户的RXD)

TTL



4

RXD

模块数据输入

(接用户的TXD)

TTL



5

SET

设置时拉低,平时悬空



进入设置模式时,将此端口拉低,,此时绿灯长亮。

6

GND

GND



7

NC





不连接



模块接电脑或232设备需加232转换电路

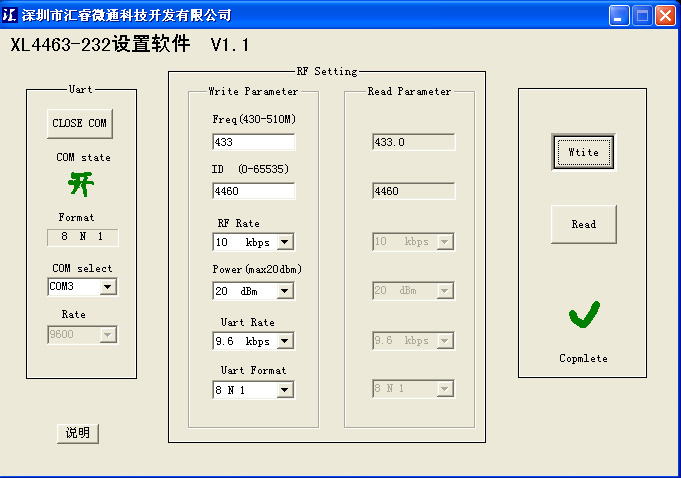

模块设置软件

COM select :用于选择相应的COM

Freq Range :选择工作频段 (模块默认是433)。

ID         :设置模块地址, 出厂默认是(4460)。

RF Rate     :设置无线的调制速率 出厂默认是(10KBPS)。

Power      :设置模块输出功率   出厂默认是(20dBm)。

Uart Rate   :设置串口速率         出厂默认(9.6Kbps)

Uart Format:设置串口格式        出厂默认(8N1)

设置好相关参数后点击右边的(Write)写入按键即可,如需了解模块的相关参数,点击右边的(Read)读取按键,模块的参数就会在“Read Parameter”这栏显示出来。

配置好的参数,无论是否掉电,会一直有效。

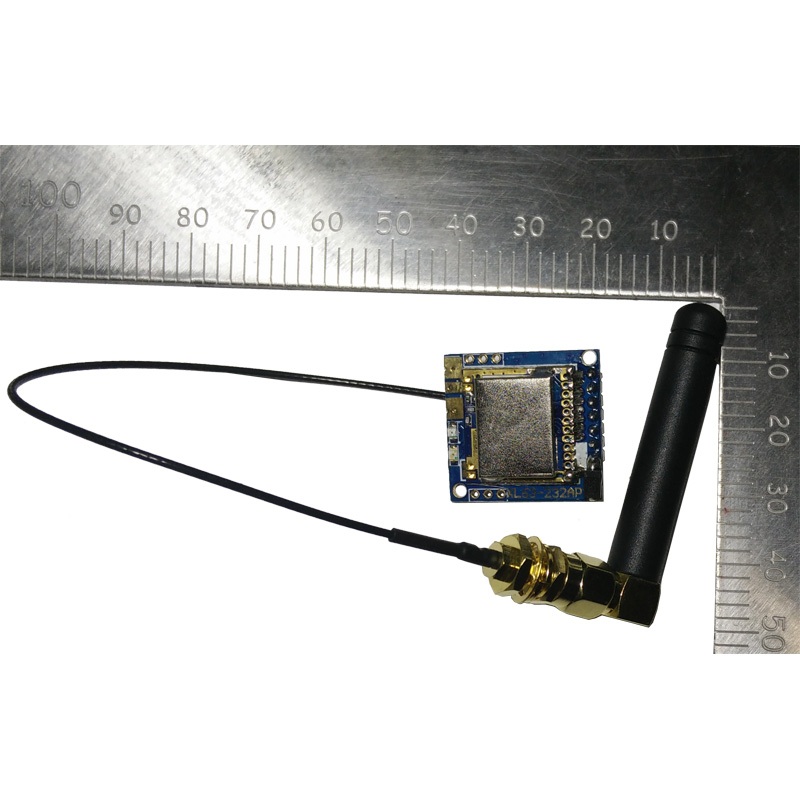

SMA天线接口
