一.XL63-232AP2模块简介
XL63-232AP2是UART接口半双工无线传输模块,本模块专为用于各种串口设备之间的无线通讯,如电脑,单片机,各种机器设备串口等,可以直接在原来的有线连接上升级为无线链接,无需额外编程,完全兼容有线通讯串口协议,使用简单方便灵活。
XL63-232AP2的各项参数如:输出功率、串口速率、工作频率、产品ID等相关参数可以通过软件设置,客户如无特别说明模块默认参数为9600 8N1。
★ 最远4000米传输距离
★ 工作频率在430-510MHz,(默认433MHZ)
★ 可设置模块的发射地址和接收地址
★ 串口速率1.2K---115.2KBPS. (默认9.6KBPS)
★ 数据格式8N1,8E1,8O1
★ 模块的输出功率可设置-3dBm /-1dBm-------/27dBm 2dB步进一共16档
★ 空中速率可以设置0.5K 2.4K 10K 20K 40K 100K 150K 500K
二.XL63-232AP2模块的应用
l 智能家庭、家居应用和无线传感、安全系统;
l 控制处理、无线数据连接、遥测、小型无线网络;
l 车辆监控、防盗;机器人控制,飞思卡尔智能车控制
l 无线抄表、门禁系统、小区传呼,热敏打印机;
l 工业数据采集系统、生物信号采集、水文气象监控;
l 汽车四轮定位等
三:模块参数
3.1电气特性
产品型号
|
XL63-232AP1
|
工作频率
|
430-510MH 902-928MHz
|
调制方式
|
2GFSK
|
发射功率
|
-3dBm /-1dBm-------/27dBm 2dB步进(默认27dBm)
(默认27dBm)
|
接收灵敏度
|
-126dBm@0.5KPBS
|
工作电压
|
+5V(如需3.3V供电请订购时说明)
|
镜像抑制比
|
<-30dB
|
杂散
|
<-50dBm
|
串口速率
|
1.2k/2.4k/4.8k/9.6k/19.2k/38.4k/57.6k/115.2k(默认9.6K)
请说明)
|
发射电流
|
430mA@27dBm
|
接收电流
|
20mA
|
接口数据格式
|
8N1/8E1/8O1
|
用户接口电平
|
TTL(如是连电脑等232电平串口请加232电平转换电路)
|
工作温度
|
-30℃~70℃
|
工作湿度
|
10%~90%相对湿度,无冷凝
|
外形尺寸
|
27mm×54mm(不含天线)
|
参考距离
|
4000m@0.5kbps无线速率
|

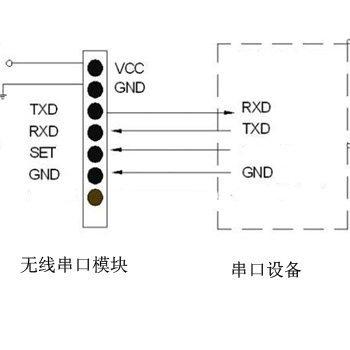

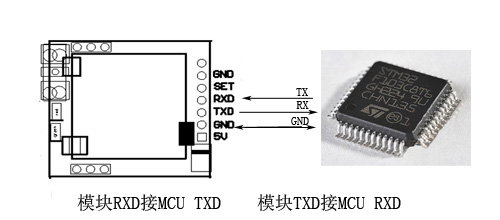

四.XL63-232AP2端口定义及连接示意图
管脚
|
定义
|
说明
|
电平
|
备注
|
1
|
VCC
|
电源正
|
+5v
|
模块的第一个方形焊盘
|
2
|
GND
|
地(电源负)
|
GND
|
|
3
|
TXD
|
模块数据输出
(接用户的RXD)
|
TTL
|
|
4
|
RXD
|
模块数据输入
(接用户的TXD)
|
TTL
|
|
5
|
SET
|
设置时拉低,平时悬空
|
|
进入设置模式时,将此端口拉低,,此时绿灯长亮。
|
6
|
GND
|
地
|
GND
|
|
7
|
NC
|
|
|
不连接
|

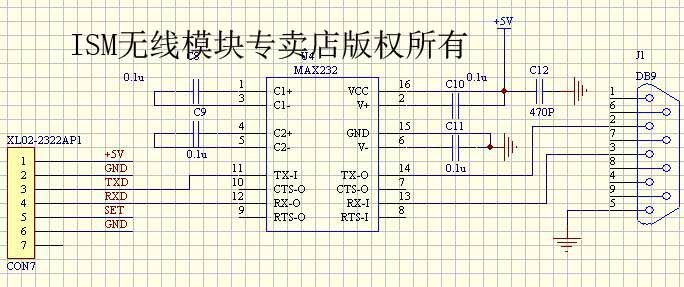

模块接电脑或232设备需加232转换电路

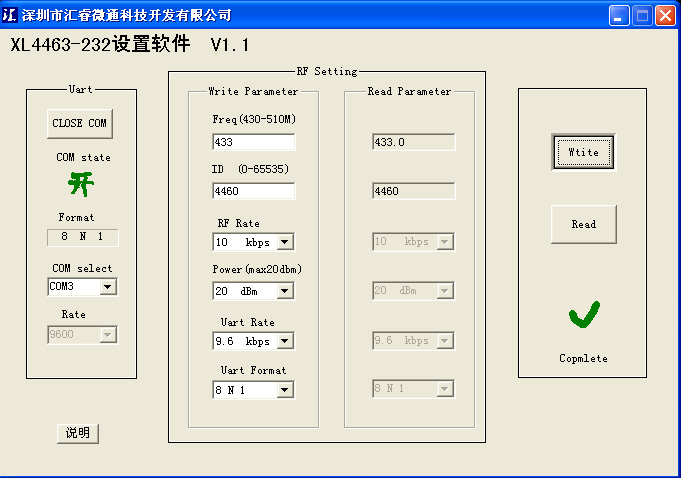

模块设置软件
COM select :用于选择相应的COM口
Freq Range :选择工作频段 (模块默认是433)。
ID :设置模块地址, 出厂默认是(4460)。
RF Rate :设置无线的调制速率 出厂默认是(10KBPS)。
Power :设置模块输出功率 出厂默认是(20dBm)。
(模块里面有功率放大器,配置软件设置到20DBm,模块实际输出最大27dBm)
Uart Rate :设置串口速率 出厂默认(9.6Kbps)
Uart Format:设置串口格式 出厂默认(8N1)
设置好相关参数后点击右边的(Write)写入按键即可,如需了解模块的相关参数,点击右边的(Read)读取按键,模块的参数就会在“Read Parameter”这栏显示出来。
配置好的参数,无论是否掉电,会一直有效。
