一:模块简介

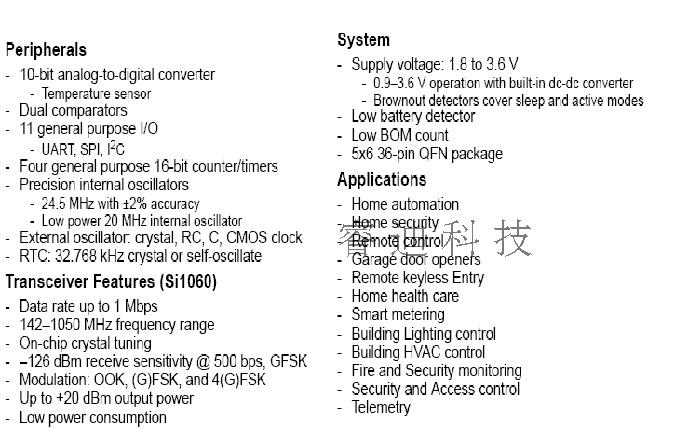

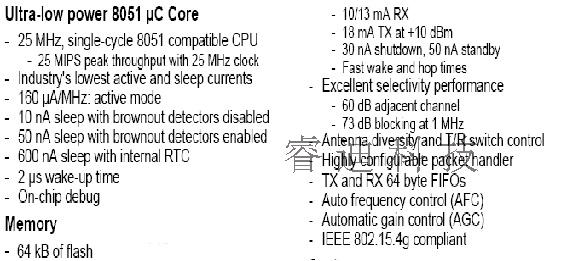

XL1060-D01无线模块采用Silicon Labs的无线MCU芯片si1060设计而成,si1060是无线MCU结合高性能的无线连接和超低功耗单片机的一颗SOC芯片,集成64 KB的闪存和提供了一套强大的模拟和数字外设包括一个ADC,双比较器,定时器。包括一个先进的数据包处理引擎和能力,以实现高达146分贝的链路预算。该设备已被优化,减少电池备份应用程序最小化能量消耗的TX,RX,和睡眠模式电流以及支持快速唤醒时间。SI1060符合802.15.4g智能计量标准和支持全球监管标准包括FCC,ETSI和ARIB。模块最大输出功率20dBm,接收灵敏度-126dBm@0.5KBPS最高调制速率1MBPS,支持OOK,GFSK,4GFS三种调制方式,开阔地最远距离2000米左右。

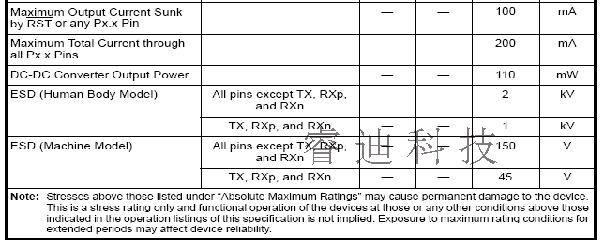

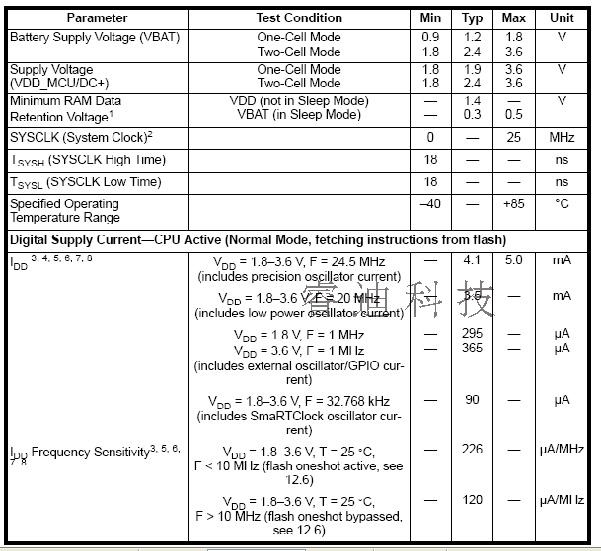

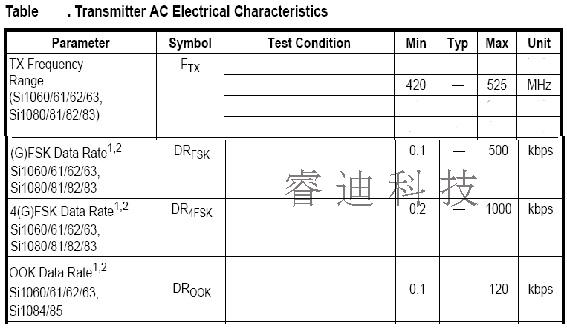

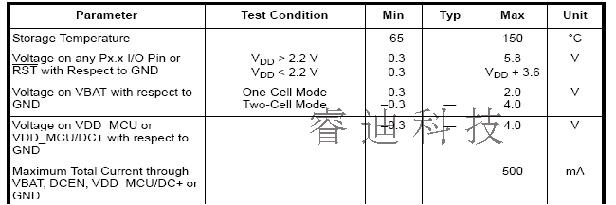

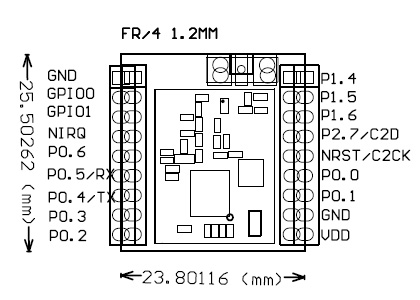

1.1 模块尺寸:
插针接口间距2.54mm

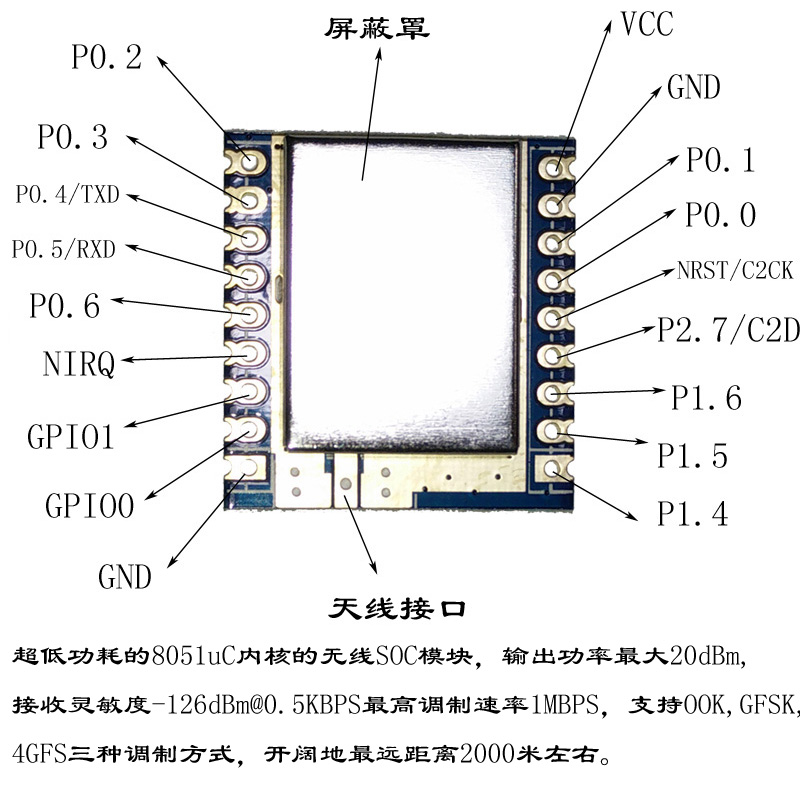

管脚次序
|
管脚定义
|
功能描述
|
1
|
GND
|
电源地
|
2
|
GPIO0
|
通用数字 IO 口通过 SPI 寄存器配置完成多种
功能,包括单片机时钟输出,FIFO 状态,POR
Wake-Up timer等
|
3
|
GPIO1
|
通用数字 IO 口通过 SPI 寄存器配置完成多种
功能,包括单片机时钟输出,FIFO 状态,POR
Wake-Up timer等
|
4
|
NIRQ
|
中断状态输出
|
5
|
P0.6/CNVSTR
|
P0.6
|
6
|
P0.5/RXD
|
P0.5 /UART的RXD端口
|
7
|
P0.4/TXD
|
P0.4 /UART的TXD端口
|
8
|
P0.3
|
P0.3
|
9
|
P0.2
|
P0.2
|
10
|
VDD
|
电源 1.8-3.3V
|
11
|
GND
|
电源地
|
12
|
P0.1
|
P0.1
|
13
|
P0.0
|
P0.2
|
14
|
/NRST/C2CK
|
低电平复位端口/C2 Debug 时钟接口
|
15
|
P2.7/C2D
|
P2.7/ C2 Debug 数据接口
|
16
|
P1.6
|
P1.6
|
17
|
P1.5
|
P1.5
|
18
|
P1.4
|
P1.4
|
