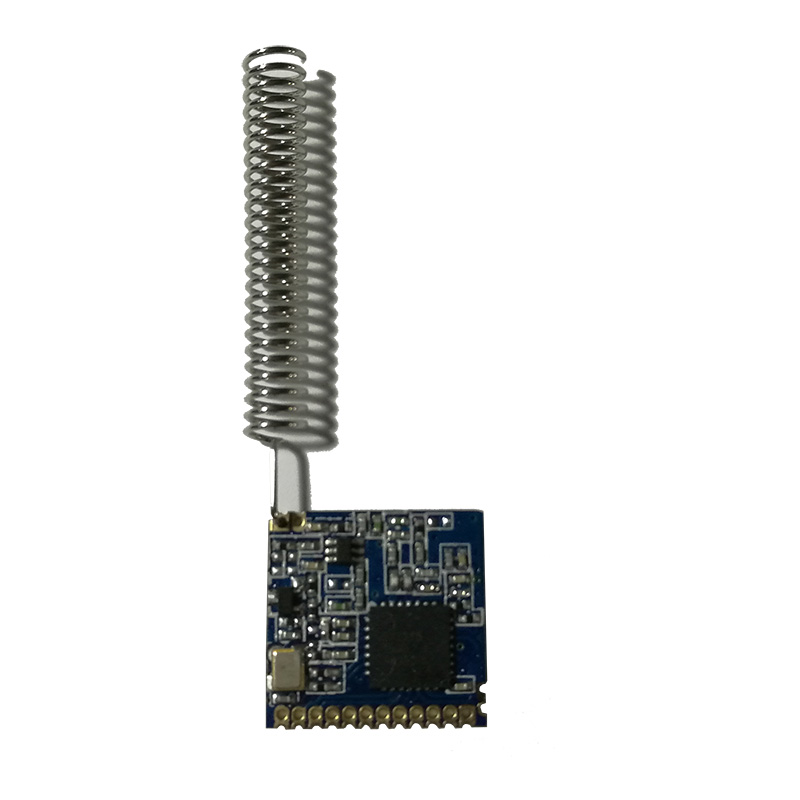

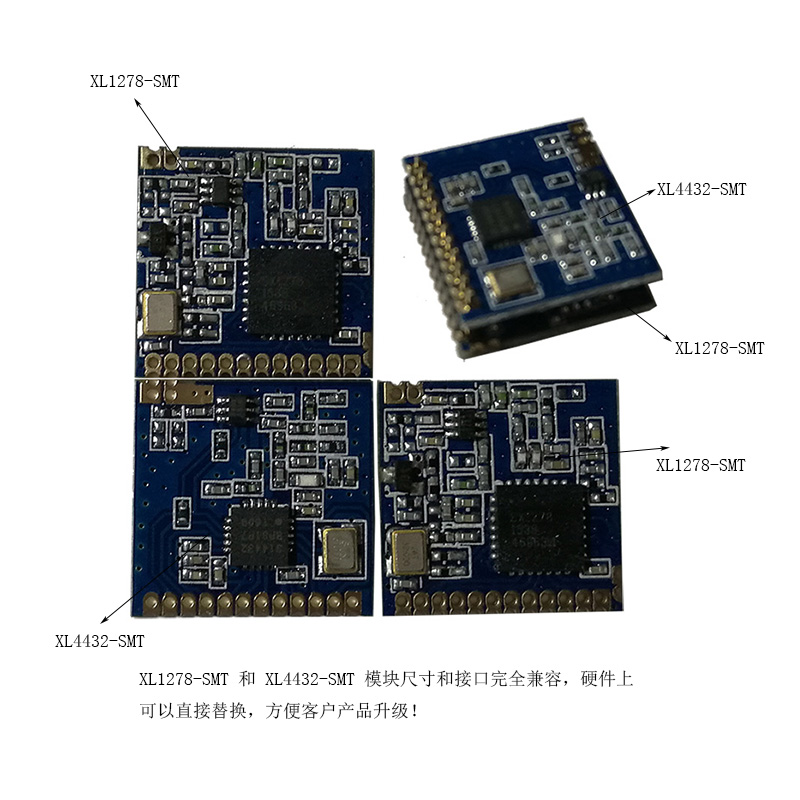

XL1278-SMT无线收发模块

XL1278-SMT无线收发模块 XL1278-SMT无线收发模块 XL1278-SMT无线收发模块 XL1278-SMT无线收发模块
产品名称:XL1278-SMT无线收发模块
产品编号:XL1278-SMT
详细说明:
 一:概述



XL1276-D01无线模块是采用SEMTECH公司最新的LoRaTM调制技术的无线芯片,该模块除传统的GFSK调制技术外,还采用了LoRa(远程)扩频技术,具有超远距离扩频通讯,高抗干扰性和最大限度的减小电流功耗。采用LoRaTM模式最高可以实现-148dbm的高灵敏度,并加上集成的+20dbm的功率输出,可以实现小功率下超远距离传输,该模块适用于任何环境复杂的无线数据传输应用,如:无线抄表,智能家居控制,汽车电子,安防报警,工业监控与控制系统,远距离农业灌溉控制系统等应用。该模组可以方便嵌入到客户现有产品或系统的设计当中,标准的SPI接口,使通信容易、简洁。客户只需在原有的微控制器件编译简单的通讯协议,即可实现双向通信实现数据传输。

二:产品特性

2 FSK/GFKS技术,LoRa(远程)扩频技术

2 半双工通信

2    超强抗干扰性(信道抑制比:56db)

2 高接收灵敏度-139dbm.(32M无源10ppm晶体)

2   ISM多波段, 不需要申请频率免费使用.



2 多频率可选,多种传输速率.可在FDMA及调频技术中应用.

2  智能复位、低电压监测,定时唤醒、低功耗模式、休眠模式

2  低功耗接受电流:10-12mA

2 256位FIFO TX/RX

2   RSSI信道侦测功能

2 传输模式:FIFO/直接模式(推荐FIFO包模式)

2  配置:AFC/空中唤醒功能/低功耗/载波侦听/FEC纠错/AEC加密

2 超远距离传输空旷最远可达5KM

2 模块尺寸:22.8*22.7*4.2mm



三:产品应用

1)     远程遥控和远程数据采集系统

2)     无线抄表(水表、电表、气表)

3)     无线点菜机、油田、矿区、工地、工厂等原有485/232接口系统

4)     工业数据采集、传输、智能控制系统

5)     无线报警系统

6)     智能家具系统

7)     婴儿监控系统/医院寻呼系统





8)     无线小数据传输系统

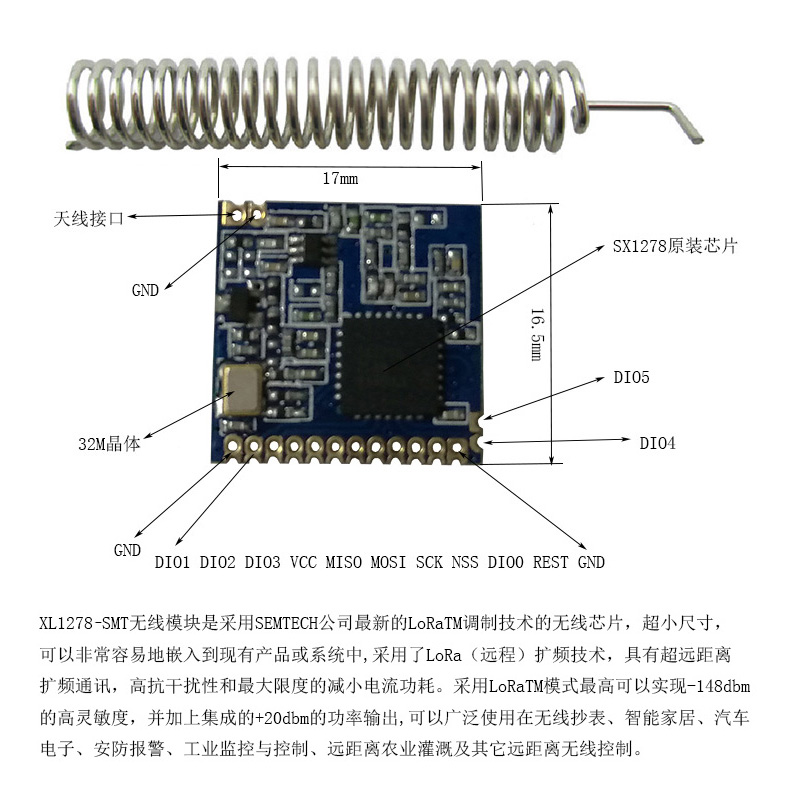

四:接口定义



次序

定义

描述

备注

1

GND

信号地



2

DIO1

数字I / O,可自定义



3

DIO2

数字I / O,可自定义



4

DIO3

数字I / O,可自定义



5

VCC

电源

 3.3V(1.83.6V)

6

MISO

SPI数据输出



7

MOSI

SPI数据输出



8

SCK

SPI时钟输入



9

NSS

SPI片选



10

DIO0

数字I / O,可自定义

参考程序中做中断

11

REST

复位



12

REST

复位



13

GND

信号地



14

DIO4

数字I / O,可自定义



15

DIO5

数字I / O,可自定义



16

ANT

天线接口

 模块前端左边

  靠外接口

 五:参数性能





项目

描述

最小值

典型值

最大值

单位

工作电压



1.8

33

3.6

V

工作温度



-20

25

70

工作频率



410

433

525

MHZ

发射功率



19

20

20.5

dBm

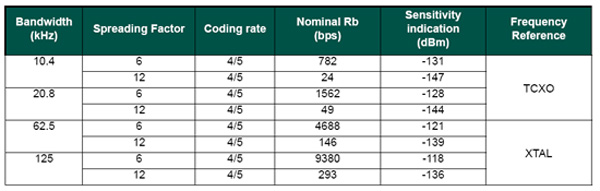

接收灵敏度

FSK @1.2K

频偏5K



-121



dBm



Lora@146bps

BW=62.5KHZ

SF=12



-139



dBm



Lora@293bps

BW=125KHZ

SF=12



-133



dBm

五:模块尺寸
