XL7108-SMT无线收发模块

XL7108-SMT无线收发模块 XL7108-SMT无线收发模块
产品名称:XL7108-SMT无线收发模块
产品编号:XL7108-SMT
详细说明:
 【产品型号】

        XL7108-SMT(可以开票,开票加5% )

 (2.54mm插针接口版本A7108模块

【产品简介】

    笙科 A7108無線智能電表芯片,榮獲 2012 China ACE Award 年度最佳射頻/無線產品獎 - 2012年3月1日 笙科電子(AMICCOM) 第四代的Sub 1GHz 無線射頻收發器,料號A7108,適用於無線智能電表與燃氣表,獲得 2012 中國年度電子成就獎( China ACE Awards 2012 ) - 最佳產品-射頻/無線產品類獎項。該獎項透過主辦單位評選全世界 (歐美與亞洲芯片設計商) 的產品後,再由中國的工程師共同票選出最佳的芯片。這代表A7108除了擁有1000米傳輸的優越性能外,也獲得廣大中國工程師的喜愛。
   XL7108-SMT采用笙科电子(AMICCOM)于2011年7月发表新一代应用于智能电网的射频芯片,模块设计于欧美及亚洲常见的433.92MHz,也可支持中国智能电网所选用的470MHz ~ 510MHz,以及欧洲无线自动读表所使用的868.3MHz 与868.95MHz频段,除此之外,A7108也支持1GHz 以下免执照的ISM Band应用 (300MHz ~ 950MHz),比如日本的310MHz,,美国与台湾的允许的915MHz等频段。不过如工作于这些频道,模块需要修改参数,具体可联系我公司业务人员。A7108属于笙科电子第四代高效能芯片, data rate支持2Kbps ~ 250Kbps,调变方式可选择FSK或GFSK,MCU透过SPI接口即可操作A7108的RF模式以及存取内建的64 Bytes TXFIFO 与RXFIFO。
   A7108最大的优势在于超优质的RF性能,以410MHz ~ 510MHz的频段来说,内建的PA可输出高达20dBm的发射功率,接收器拥有超高灵敏度 (-114dBm @ 10Kbps)。在10Kbps的条件下,XL7108-D01搭配直立的单心线天线 (裁剪四分之一波长长度之1.6mm单心线),在海边空旷区域实测可得1300米,街道实测之距离可达1000米。若将data rate 从10Kbps降为2Kbps,则空旷区域实测距离增加至1600米。
除了远距离传输能力外,A7108内建的RSSI 可协助软件工程师侦测干净的传输信道,芯片内部的Auto Calibration机制,用来克服半导体制程的变异,可稳定地在各种环境下工作,自动频率补偿(AFC)的功能可解决RF频偏造成的灵敏度衰退。在数据的处理上,A7108提供直接模式(Direct mode)与FIFO模式。直接模式适合MCU选用自行定义之封包格式,而FIFO模式则使用芯片内建之TXFIFO封包格式(含FEC,CRC与Manchester 编码等功能)。
【模块特点】



  • XL7108-smt是基于AMIC公司原厂相关资料精心设计专业制造而成,最为嵌合A7108的各种特性。
  • 模块器件全部采用村田高频规格的电感电容,晶体为10ppm的高精度规格确保模块的无线特性得到充分体现。

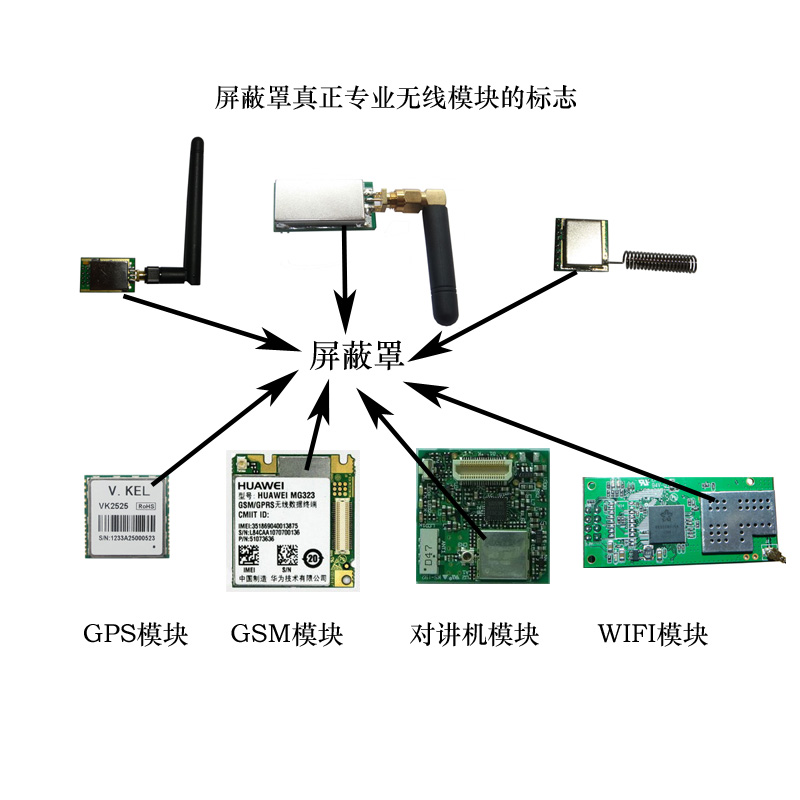

  • 配有专用屏蔽罩,抗干扰能力更强,防护性更好。
  • 由深圳专业的OEM加工厂 使用高精度贴片机 环保无铅焊锡加工而成,所有模块均经过专业设备测试,模块的一致性和稳定性均有充分保障。
  • SPI接口,2.0mm间距邮票半孔接口方便嵌入式设计,充分扩展距离,使您的设备性能更上一层楼。



【发货清单】

  •   XL7108-D01无线模块一个

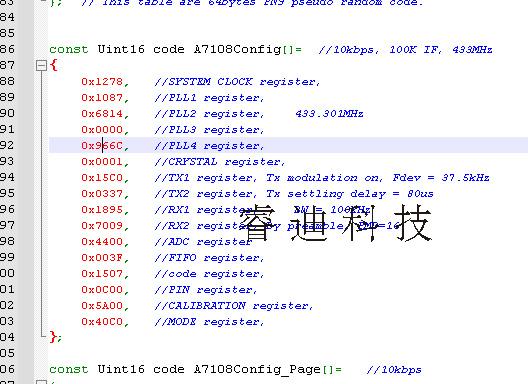

  •   参考程序资料包,购买后在线直接发或发邮箱

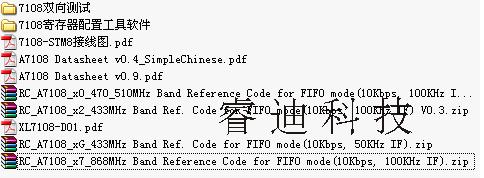

【提供资料】

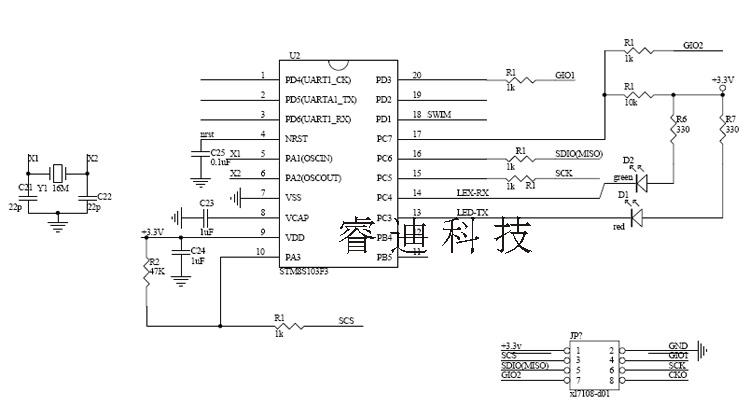

新增:STM8S103F3,STM32例子

【模块详细说明】

1、  频率范围:410-500M(470为国内免费ISM频段)
2、  灵敏度:   高达-117dBm(2Kbps)
3、  无线发射最大输出功率:20dBm(2Kbps,433M)
4、  数据传输率:2-150kbps
5、  调制模式:FSK,GFSK
6、  供电:2-3.6 V
7、  超低耗 在掉电模式为0.2uA在睡眠模式2uA,接收电流12.5mA、最大发射电流80mA。
8、  数字接收信号强度指示(RSSI)
9、  定时唤醒功能,无线唤醒功能(WOR)
10、 数据白化( Data  Whitening)用于数据加密解。
11、 FIFO扩展功能,最大支持256字节。
12、 地址码检测,这样可以设置按地址接收。
13、 64 字节收发数据寄存器(FIFO)
14、 片内集成低电池电量检测
15、 片内温度传感器和8 位模数转换器
16、 工作温度范围:-40 ~ +80°C(温度特性和产品一致性要好很多!)

17、 集成稳压器
18、 跳频功能
19、 上电复位功能
20、 内置晶体误差调整功能
21、 芯片自动计算并校验CRC。
22、 支持3线或4线SPI。

【模块应用】

  • AMR无线自动读表 (如无线智能电表,或无线热表,燃气表等等)
  • 远距离双向汽车防盗器
  • 工业控制器
  • 智能建筑之能源管理
  • 家庭自动化
  • 玩具控制
  • 数据采集

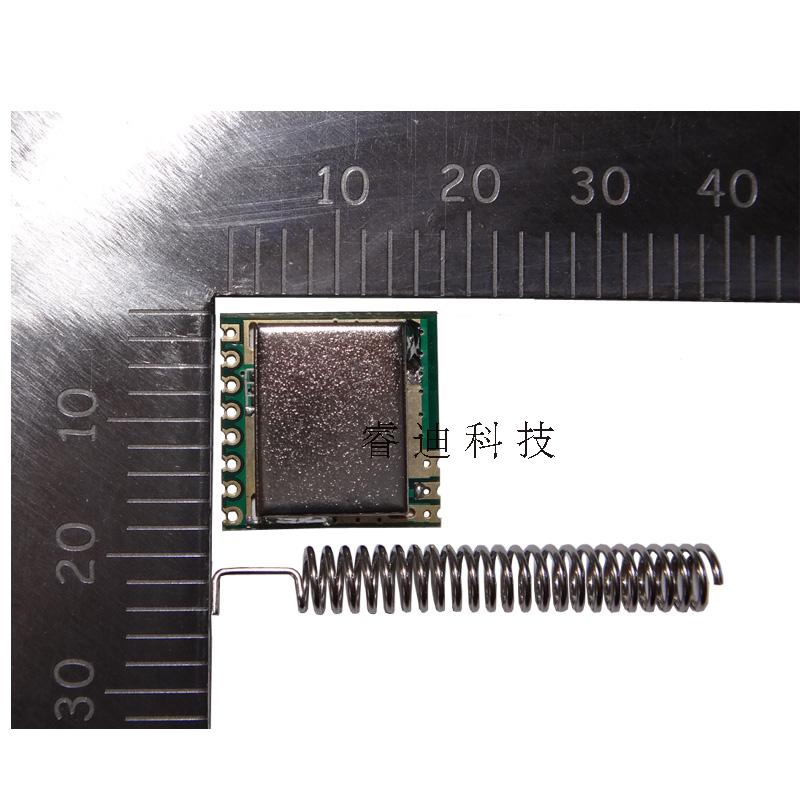

【模块接口尺寸】



【应用注意事项】

1、天线周围一定要开阔,远离电池、金属等,天线周围PCB禁止敷铜,必要的时候,PCB和天线重叠的部分要挖空或者打孔。

2、当设计的产品放在金属外壳、金属机柜时,必须用天线馈线把信号从天线引出来外接SMA天线或者吸盘天线,否则信号被金属外壳屏蔽而使距离大打折扣,要求距离远的,可使用高增益天线

3、电源设计。电源是整个系统的心脏,设计时应重点考虑。A7108无线模块推荐工作电压3.3V,瞬态电流能提供200mA以上。

4、采用DCDC、LDO降压,还要考虑纹波和浪涌电流的冲击。纹波可以在接入模块电源的地方用LC网络处理;浪涌电流可以接大电容处理。

5、如果采用电池供电,应考虑电池的瞬态电流是否足够,推荐用锂电池 镍氢电池不推荐用干电池。

6、软件设计时,应尽量使用数据包通信,通信设置速率越低,距离越远。
7、当使用DEMO程序以外的通信速率通信时,应用参数计算工具,重新计算通信参数。并根据自己产品通信要求,适当调整。

8、做批量生产的产品时,如考虑产品可替换性,方便维修更换,可使用用双排插针接口模块

9、如果您的产品还需要模快速入门,可以订购我们的配套无线开发板

可靠稳妥的包装免除您的最后一丝忧虑

【相关配套连接】

  1. 配套电源芯片:   3.3V稳压芯片:
  2. 配套实验单片机:STC89C52单片机:
  3. 远距离433M模块:远距离443M模块:
  4. 其他2.4G模块
  5. 433M无线模块
  6. 配套开发板
